Tge Hanzelet (et 1ge)

(M)(M)-Moment

Modéliser-Moment

Pour traiter de cette partie, assez délicate pour beaucoup d’entre vous je vous propose une montée en puissance en quatre étapes.

La première et la seconde, c’est tranquille vous verrez.

Par contre ça commence à grimper dur avec les caractéristiques géométriques d’un moment.

Et après avec les caractéristiques analytiques du moment alors là, y en a qui vont pas aimer, mais non j’dis ça pour rire…..

Bon je vous propose ce petit lien auditif et visuel pour voyager dans ce mapp

CoursStatModeliserMoment

Observons l’ introduction, pour comprendre un peu

Inytro

Voyons la notation de ce moment et son unité

Notation

Maintenant passons aux choses un peu plus sérieuses.

Les caractéristiques géométriques :

  • D’un coup on peut comprendre où se trouve son point d’application et comment est son support.

Observez bien la petite figure en bas à gauche, cherchez bien à la comprendre

PointApplication-Support

  • Maintenant passons au sens du vecteur moment, la fameuse règle du tire bouchon…

Sens

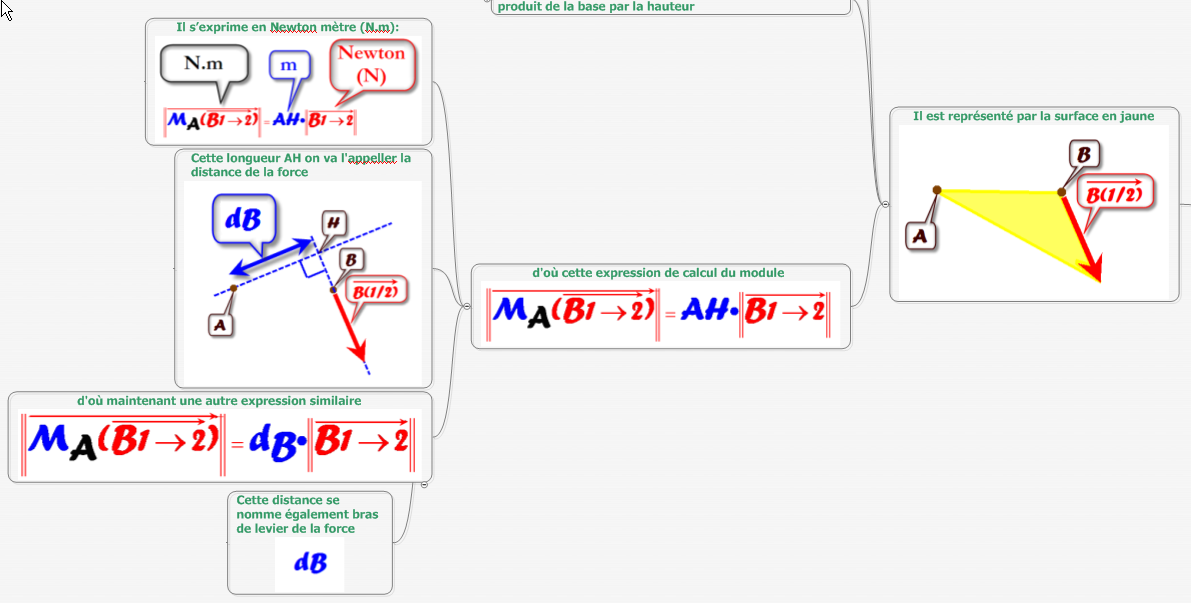

  • Et enfin le module, c’est pas une mince affaire, y a des histoires de bras de levier en fin de compte…
    • Ce module est équivalent à une surface et pas n’ importe quelle surface, celle d’un triangle qu’il va falloir multiplier par 2…..

    • Voyons cela de plus prés, la surface d’un triangle c’est égal au produit de la base par la hauteur divisé par 2, eh bien cherchons cette hauteur…

    • Et maintenant naissance des fameux bras de levier…

Bon fini avec les caractéristiques géométriques, passons aux caractéristiques analytiques

Comme vous le voyez, y a une formule à apprendre et à comprendre…

Pour l’ exploiter deux parties à étudier

AnalytiqueMoment

  • La composition du produit vectoriel

Définissons les deux vecteurs qui composent cette formule.

    • En premier le vecteur distance

AnalytiqueMomentAB

    • En second le vecteur force

AnalytiqueMomentB

Et maintenant passons au calcul proprement dit

  • Le calcul du produit vectoriel.

AnalytiqueMomentProdVect
